| 是否进口：否 | 加工定制：是 | 品牌：高途 GOTO |
| 型号：GA-12 | 订货号：0125 | 货号：0125 |
| 测量范围：*** | 测量精度：0.2 | 精度等级：0.2 |
| 频率：50Hz | 尺寸：119（L）×55（W）×75（H）mm | 重量：0.45kg |
| 适用范围：电力系统 | 是否跨境货源：否 |

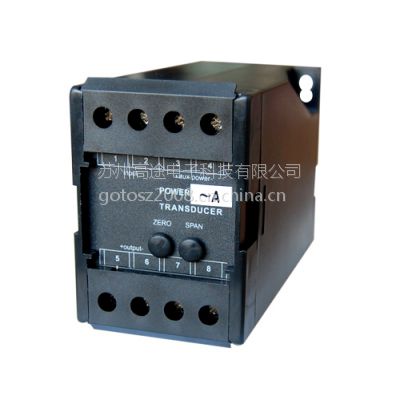

用途：GA/GV交流电流/电压变送器是采用***的测量技术制造的变送器，产品的集成度高,可靠性好,具有优异的***度和长期稳定性,可广泛应用于需要将交流电压,电流转化为直流小信号输出的场合.可与各类仪表及DCS,PLC等系统配套使用。在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛的应用。
技术参数
交流输入 | 电压：150V，300V，600V 电流：1A，*** |
输入负载 | 电压互感器PT：≤0.1VA 电流互感器CT：≤0.2VA |
允许过载 | 电压×2倍标称值持续；电流×2倍标称值持续；电流× 10倍标称值10s |
精度 | ≤ ±0.2%RO,±0.5%RO |
响应时间 | ≤400ms |
输出电压 | 0~10Vdc, 0~5Vdc(负载电阻＝输入电压/10mAdc) |
输出电流 | 0~20mAdc ,4~20mAdc（负载电阻＝10Vdc/输出电流） |
输出波纹 | ≤0.5% RO峰峰值 |
工作环境温湿度 | 0~50℃/小于80%相对湿度（无冷凝状态） |
贮存环境温湿度 | -20~70℃/小于70%相对湿度（无冷凝状态） |
使用电源 | AC220±10%，50Hz 可订制特殊规格（DC12V，24V，48V ，110V，220V±20%） |
隔离 | 输入/输出/电源/外壳 |
电源消耗 | DC约3W，AC约4VA |
外壳材料 | ABS防火材料 |
重量 | 单相约450克，三相约650克 |
耐压强度 | AC2KVrms/min |
绝缘阻抗 | DC500V时大于100MΩ |
外形尺寸 | 单相119（L）×55（W）×75（H）mm、三相119（L）×109 （W）×75（H）mm |
安装方式 | 35mm标准导轨、底座螺钉安装 |
规格实例
Model:GA-12-A55-A5-A1,input:1P2W,***ac,50Hz;output:4~20mAdc
aux.power:AC220V
描述：此型号为单相电流变送器，***ac CT变比电流信号输入，输出4~20mAdc,工作 电源AC220V
安装注意事项
1． 确认规格贴纸上所标示规格与所订购是否相同。
2． 输入电流或电压是否在规格范围内,应接CT或PT的二次输出。
3． 注意工作电源是否正确并接正确端子，请务必根据变送器接线图接线。
4． 本使用说明中的内容如与网站、样本等资料有不符，以本说明书为准。
