一、功能综述

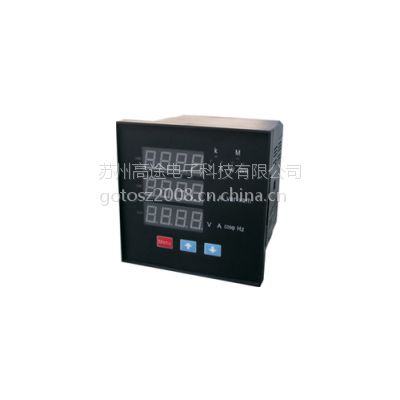

GSM200E型多功能电量监测仪表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品集电流表、电压表、功率表、功率因数表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

GSM200E专用于50/60Hz供电系统电量参数的综合采集；测量并显示三相电压、三相电流、有功功率、无功功率，功率因数，频率、有功电能(累积)和无功电能(累积)，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用。

二、主要技术指标

2.1、接线方式：3P3L（三相三线）或3P4L（三相四线）

2.2、信号输入

电流：额定输入电流AC：1A、***

电压：额定输入电压AC：100V、220V、380V

允许过量程：瞬时：电流10倍/5秒，电压2倍/1秒；持续：1. 2倍

2.3、串行通讯：RS485串行接口，ModBus协议、RTU格式，通讯波特率4800、9600可选

2.4、电量测量范围与精度

电流：  0～5 A                          0.5％

电压： 0～450V                               0.5％

有功功率：0～9999.999999   MW   0.5％

无功功率：0～9999.999999   Mvar  0.5％

功率因数：0～1.000        0.5％

频率：45～60Hz                ±0.1Hz

有功电能（以电度累积和显示）：0～99999999.99kWh    1.0％

无功电能（以电度累积和显示）：0～99999999.99kvarh  1.0％

2.5、绝缘强度：                       IEC 60255-5  2kVrms-1min

2.6、环境承受能力：        工作  IEC 60068-1和2    0℃～+55℃

       储存  IEC 60068-1和2     -25℃～+70℃

 湿热  IEC 60068-1-3      93%RH 40℃

2.7、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m

2.8、工作电源及功耗：AC ( 85～265)V 8VA 或

DC ( 100～275)V   11号端子接”-”，12号端子接”＋”
